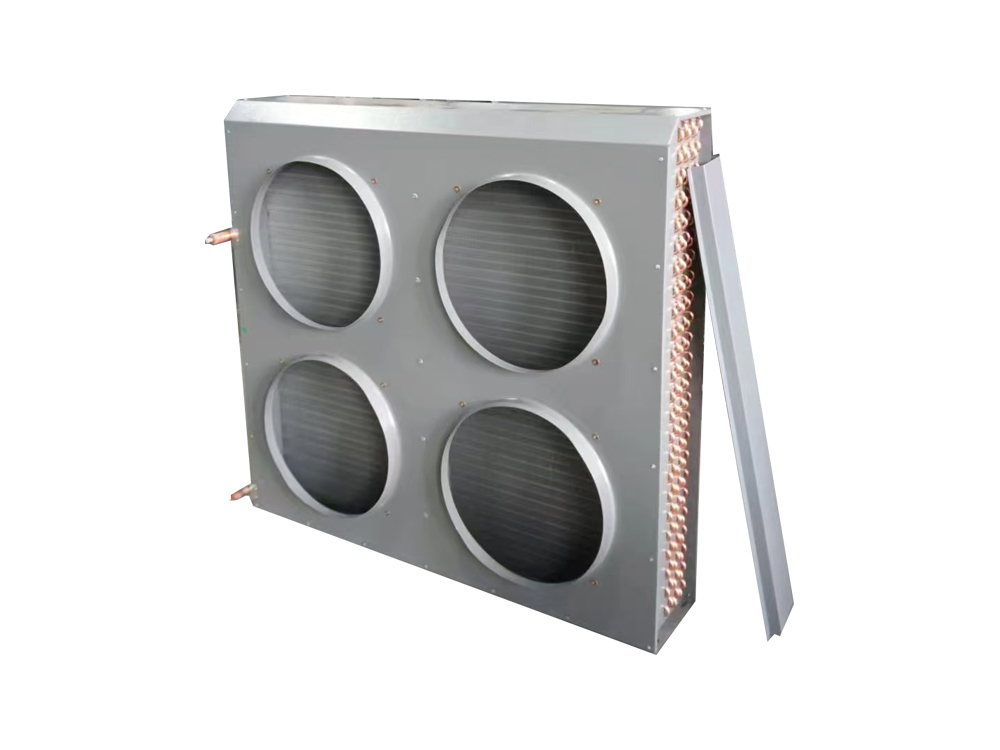

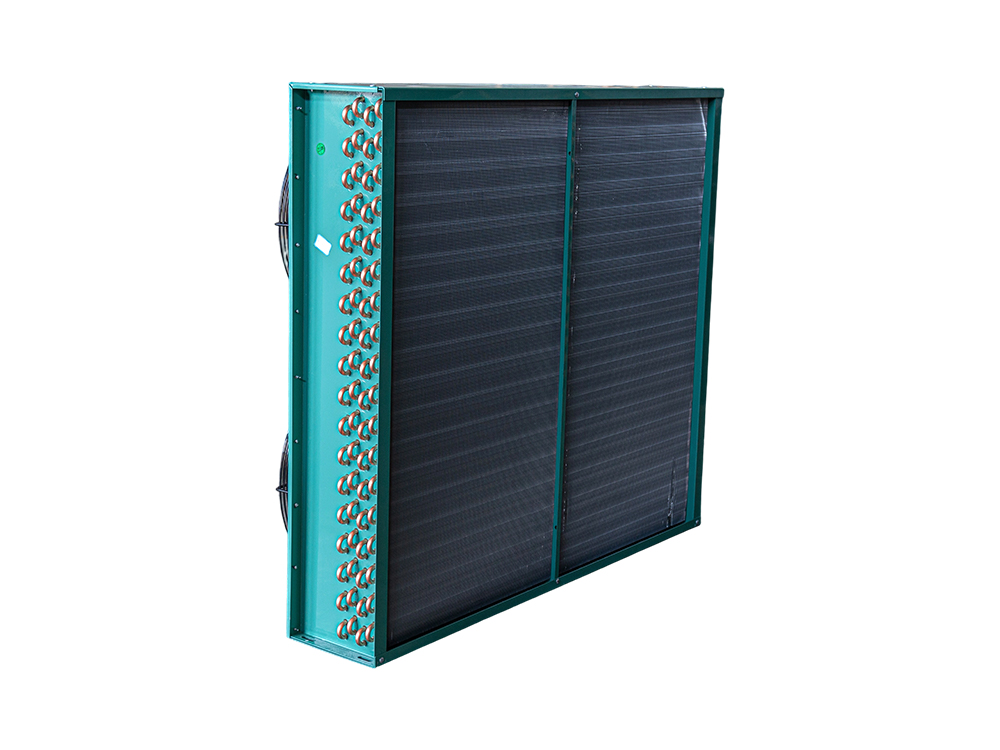

ফোর-উইন্ড প্লেট এইচ-টাইপ কনডেন্সার

ফোর-এয়ার প্লেট এইচ-টাইপ কনডেনসার একটি তাপ বিনিময় ডিভাইস যা একটি মাল্টি-চ্যানেল প্লেট কাঠামো ব্যবহার করে। এর মূল অংশে সমান্তরাল ঢেউতোলা প্লেটগুলির একটি সিরিজ রয়েছে, যা দক্ষ রেফ্রিজারেন্ট ঘনীভবন চ্যানেল তৈরি করে। এই কাঠামো তাপ বিনিময়ের এলাকা বাড়িয়ে এবং তরল অশান্তি বাড়িয়ে তাপ স্থানান্তর দক্ষতা বাড়ায়। বাইরের শেলটি সাধারণত জারা-প্রতিরোধী অ্যালুমিনিয়াম খাদ বা গ্যালভানাইজড স্টিল (লোহা) দিয়ে তৈরি করা হয়, যখন অভ্যন্তরীণ প্লেটগুলি বেশিরভাগ গ্যালভানাইজড লোহা, যদিও স্টেইনলেস স্টীল বিভিন্ন অপারেটিং অবস্থার জারা প্রতিরোধের প্রয়োজনীয়তা মেটাতেও যোগ করা যেতে পারে।

ডিভাইসটিতে একটি চার-এয়ার ইনলেট ডিজাইন রয়েছে, যা মাল্টি-ডিরেকশনাল এয়ার ইনলেট এবং আউটলেট কনফিগারেশন সমর্থন করে, বিভিন্ন সিস্টেম লেআউট প্রয়োজনীয়তার সাথে খাপ খাইয়ে নেয়। ফ্যানটি সাধারণত একটি বাহ্যিক রটার মোটর বা স্টেপলেস গতি নিয়ন্ত্রণ সহ ইসি মোটর দিয়ে সজ্জিত থাকে, সিস্টেম লোডের উপর ভিত্তি করে স্বয়ংক্রিয়ভাবে বাতাসের পরিমাণ সামঞ্জস্য করে। এইচ-আকৃতির কাঠামোগত ফ্রেম মডুলার সম্প্রসারণ এবং রক্ষণাবেক্ষণের সুবিধার সময় সামগ্রিক অনমনীয়তা নিশ্চিত করে।

এই কনডেন্সার মাঝারি থেকে বড় হিমায়ন, এয়ার কন্ডিশনার এবং তাপ পাম্প সিস্টেমের জন্য উপযুক্ত। এটি -30°C থেকে 50°C পর্যন্ত পরিবেষ্টিত তাপমাত্রায় স্থিরভাবে কাজ করে এবং সর্বোচ্চ অপারেটিং চাপ 4.5 MPa (2.8 MPa এ পরিবর্তিত)। এর নকশাটি কম্প্রেসার এবং বাষ্পীভবনের প্রক্রিয়াগুলির সাথে মেলানোর উপর দৃষ্টি নিবদ্ধ করে এবং বিভিন্ন সাধারণ রেফ্রিজারেন্ট যেমন R410A, R32, R134a (R22, R404, R507 এ পরিবর্তিত) ইত্যাদি সমর্থন করে।
